1. głębokość penetracji
Kluczowa kwestia: niewystarczające wady tworzenia lub wady strukturalne powodujące pęknięcia, zmarszczki itp.

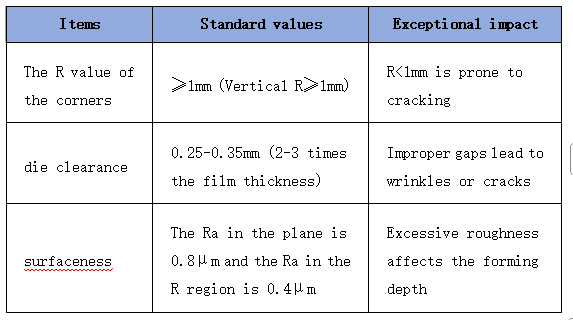

1.1 Wpływ parametrów formy
1.2 Kontrola stanu formowania
- Kontrolowane ciśnienie powierzchni: 0. 3 - 0. 5 MPa. Niewystarczające ciśnienie → zmarszczki; Nadmierne ciśnienie → pęknięcia
- Prędkość naciśnięta: mniejsza lub równa 5 mm/s. Szybka prędkość może powodować stężenie naprężeń i prowadzić do pękania
- Czas konserwacji: większy lub równy 2 sekund. Niewystarczający czas wpływa na szybkość odbicia i powoduje niewystarczającą głębokość

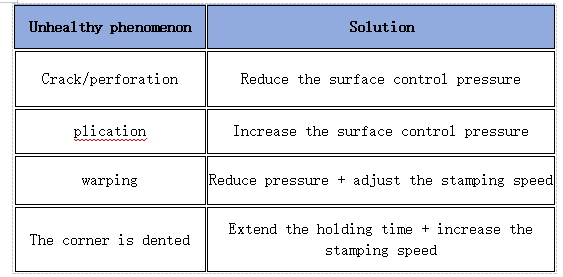

1.3 Niekorzystne środki zaradcze
Uwaga: szczelina między formami jest zwykle ustawiona na 0.
Gdy głębokość mniejsza lub równa 4 mm, kąt r=1. 5 mm; Gdy głębokość> 5 mm kąt R większy lub równy 2 mm.
W przypadku małych baterii należy osiągnąć równowagę między wyglądem a siłą. Kąt R można odpowiednio zmniejszyć.
2. Wady uszczelnień górnych
2.1 Przyczyny i rozwiązania
- Problemy z zagniewaniem: niespójna głębokość matrycy i grubość ogniwa akumulatora → Dostosuj głębokość matrycy
- Odkształcenie odbicia: nadmierny czas statyczny przed uszczelnieniem grubej baterii → Skrócić przedział procesu
- Dokładność urządzenia: Odchylenie w płaskości między podstawą urządzenia a głowicą uszczelniającą → regularna kalibracja
- Czyszczenie sprzętu: resztkowy klej PP na głowicy uszczelniającej → Wyczyść każdą zmianę
- Specyfikacje operacyjne: Standaryzuj gesty wybierania i umieszczania, aby uniknąć ciągnięcia
2.2 Przyczyny wycieku
3. Uszkodzenie narożnika baterii
Wspólna lokalizacja: złożona krawędź drugiej uszczelki (po stronie zakładki elektrody dodatniej/ujemnej)
Analiza przyczyna
Powtarzające się zginanie poduszki powietrznej powoduje zmęczenie i uszkodzenie filmu aluminiowo-plastycznego. Czas iniekcji drugiej pieczęci jest zbyt długi, a częstotliwość zginania jest nadmierna. Rozwiązanie
Zakazuje się bezpośredniego chwytania poduszki powietrznej. Aby zmniejszyć ręczne zginanie filmu aluminiowo-plastycznego, proces wstępnego urzeczywistniania musi przejść test zginający stopień 18 0 z większym lub równym 5 zakrętami bez żadnych otworów. Procedura przed urzeczywistnieniem: Temperatura 150-160, czas 1s, ciśnienie 0. 1-0. 2MPA.
4. Dwie wady uszczelniające

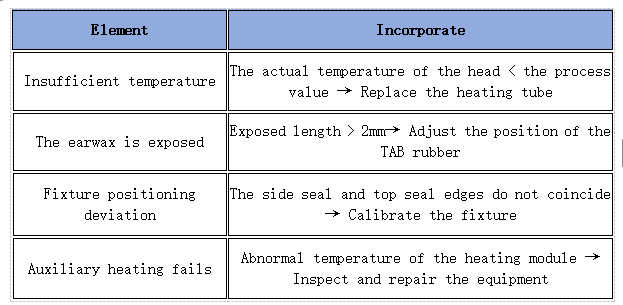

4.1 Przyczyny wycieku / złego lutowania
Fluktuacje w wysokiej temperaturze w głowicy uszczelniającej → Kalibracja układu kontroli temperatury → Po napełnieniu interwał między dwiema uszczelnieniami wynosi> 24 godziny → Odchylenie w płaskości głowicy uszczelniającej podczas procesu sterowania> 0. 1 mm → szlifowanie i naprawa pozostałego elektrolitu → Pozycja kąta wstępnego uszczelnienia.
4.2 Dogłębna analiza
Problem rdzenia: elektrolit zanieczyszcza warstwę CPP, co powoduje zmniejszenie wytrzymałości na uszczelnienie ciepła
Punkty ryzyka: Chociaż wtórne uszczelnienie cieplne może odparować elektrolit, resztkowa folia ciekła może nadal powodować wyciek na późniejszym etapie
4.3 Środki optymalizacji
Zwiększ średnicę otwierania portu napełniającego, zmniejsz wyciek elektrolitu → Igła napełniająca jest blisko ogniwa akumulatora, zmniejszając stadium starzenia spryskanej elektrody (Kąt pochylony 15-30 stopień) → Promuj wchłanianie elektrolitów → Użyj pochyłej pozycji podczas prążkowanej pozycji → Zmniejsz resztę resztkową
5. Nieprawidłowość napięcia krawędzi
5.1 Definicja:
Różnica potencjałów między warstwą aluminiową folii plastycznej i elektrod dodatnich/ujemnych, odzwierciedlając wydajność izolacji pakietu.
5.2 Standard
Próg branżowy: mniejszy lub równy 1 V (dla niektórych przedsiębiorstw, takich jak Guangyu, jest mniejszy lub równy 0. 5V) Metoda pomiaru: Użyj czerwonej sondy multimetru, aby połączyć się z zakładką i przesunąć czarną sondę nad warstwą aluminium, aby uzyskać wartość maksymalną.
5.3 Przyczyny i środki zaradcze
Wady opakowań: niewystarczające uszczelnienie górne / podwójne uszczelnienie Uszczelnienie ciepła → Kontroluj szybkość resztkową PP przy 70-90%
Uszkodzenie warstwy aluminium: niewystarczająca zasiłek krawędzi uszczelniającej → Szerokość dodatku powinna być większa lub równa 3 mm
6. Wewnętrzna wada korozji (wada czarnego punktu)
6.1 Przyczyna
Skośnie płytek końcowych powoduje, że warstwa aluminiowa ma kontakt z ujemnym końcem płyty, co powoduje niewystarczające uszczelnienie ogniwa akumulatora, niewystarczającą ekspozycję płyty końcowej warstwy aluminiowej poza warstwą PP oraz zwarcie między metalową płytą końcową a warstwą aluminiową.
6.2 Punkty kontrolne
Proces twardego uszczelnienia ściśle kalibruje położenie płyt końcowych (przesunięcie mniejszy lub równa 0. 3 mm), z rezerwą krawędzi uszczelniającą większą lub równą 2 mm, grubość warstwy PP po uszczelnieniu ciepła większym lub równym 20 μm oraz pokrycie krawędzi końcowej na metalowej części większej niż 1,5 mm.
7. Stratyfikacja warstwy nylonowej
7.1 Zjawisko
Po utworzeniu pęcherzyki pojawiają się w rogach lub złożone krawędzie, które są szczególnie zauważalne po uszczelnianiu cieplnym.
Nie stanowi to problemu z samą folią plastikową nieleminową (występuje tylko lokalnie).
7.2 Powód
Podczas procesu formowania warstwa nylonowa była zbyt rozciągnięta. Po uszczelnianiu ciepła siła skurczowa przekroczyła siłę wiązania warstwą aluminiową

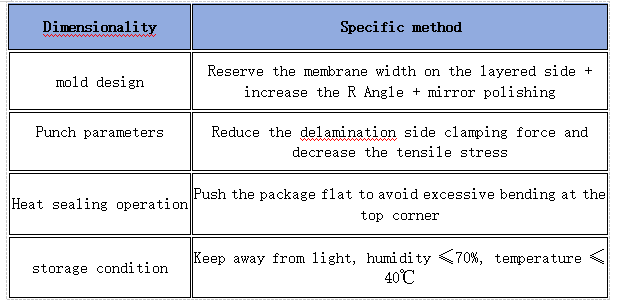

7.3 Kontrymestr
8
8.1 Punkty ryzyka na całe etapy
- Stopień formowania: niewystarczający kąt R w czterech rogach prowadzi do pęknięcia
- Stopień montażu: Siła wewnętrzna komórki (T1) przekracza siłę adhezji uszczelniającej ciepło (T2)
- Etap uszczelnienia ciepła: uszkodzenie warstwy aluminiowej pleśni i niewystarczająca przestrzeń zarezerwowana powodują rozwarstwienie, a niezgodność z standardami temperatury/ciśnienia/czasu
- Stopień wypełnienia: resztkowy elektrolit przy uszczelnieniu → Zmniejszenie wytrzymałości na ciepło warstwy CPP
- Długoterminowe magazynowanie: Elektrolitowe koroduje zakładkę (wymaga obróbki pasywacji powierzchniowej warstwy Al)
- Procesing: Nadmierna krawędź składania powoduje uszkodzenie obszaru uszczelnienia cieplnego.
8.2 Kluczowe elementy sterujące:
Kontrola jakości uszczelnienia ciepła: wytrzymałość skórka większa lub równa 3n/15 mm
Grubość CPP z tworzywa sztucznego aluminium większa lub równa 30 μm, kompensacja szczeliny taśmy klejowej TAB
Streszczenie:
Proces produkcyjny akumulatorów miękkich jest złożony. Dopasowanie parametrów na każdym etapie i szczegółowa kontrola są rdzeniem w celu zapewnienia wysokiej wydajności. Od optymalizacji kąt R i szczeliny formy o słabej wydajności pogłębiającej się, do precyzyjnego kontrolowania temperatury i ciśnienia w celu uszczelnienia górnego i podwójnego uszczelnienia, oraz zapobieganie defektom strukturalnym, takim jak uszkodzenie narożne i rozwarstwienie, wszystkie wymagają systematycznej optymalizacji opartej na charakterystyce materiału (takie jak temperatura aluminium-plastycznego filmu i wytrzymałości cieplnej warstwy CPP) i wyposażenia) głowa).
Kluczem do rozwiązania problemów procesowych jest:
- Prognozowanie ryzyka w pełnym procesie: Ustaw punkty zapobiegania błędom dla każdego procesu od formowania do opakowania, takie jak zmniejszenie zanieczyszczenia elektrolitu w procesie wstępnym uszczelniania i promowanie infiltracji poprzez pochylenie i pozycję statyczną;
- Dynamiczne dopasowanie parametrów: dostosuj warunki R-kąt, pogłębianie i uszczelnienie ciepła zgodnie z wielkością akumulatora i systemu materiału, aby uniknąć „uniwersalnego dopasowania-all”;
- Podwójna standaryzacja sprzętu i pracy: Regularnie kalibruj dokładność urządzenia, wyczyść głowicę uszczelniającą i wzmacnia szkolenie gestów ręcznych pracowników w celu usunięcia i umieszczania ogniw akumulatorowych w celu zmniejszenia uszkodzeń ludzkich;
- Weryfikacja wydajności materiału: Wybierz filmy aluminiowo-plastyczne, które przeszły testy gięcia i skórki, aby zmniejszyć ryzyko rozwarstwania i wycieku ze źródła.
Poprzez kontrolę zamkniętej pętli i ciągłej iteracji, spójność i niezawodność akumulatorów torebek można skutecznie ulepszyć, kładąc podwaliny pod masową produkcję wysokiej gęstości energii i produktów długoterminowych.
